Checking Fixture Components
Checking Fixture Components
Checking Fixture Components

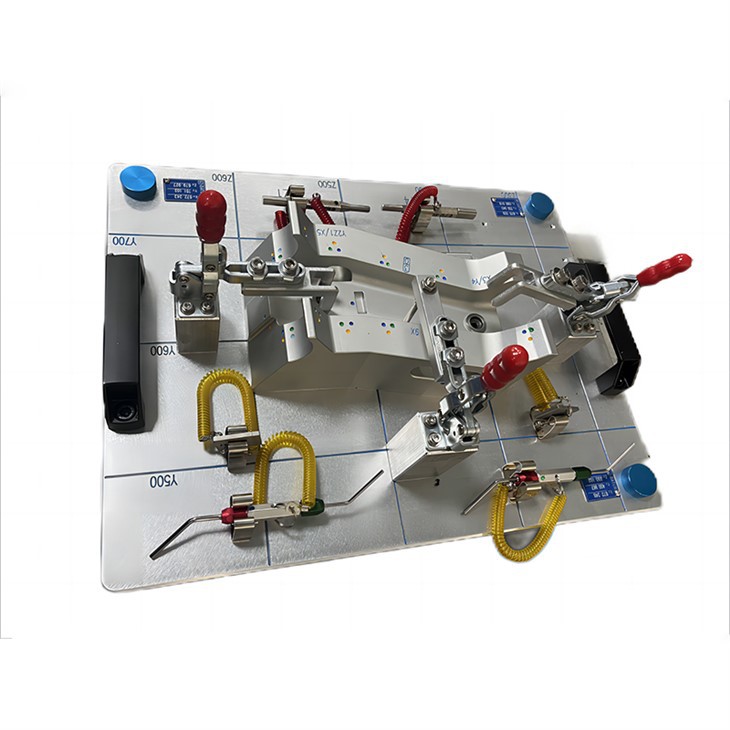

Tvirtinimo komponentų tikrinimas

Prekės Nr.:HTCK-001
Produkto dydis: 105 * 52 * 48 mm
Medžiaga: aliuminis, varis ir epoksidinė derva

Siųsti užklausą

produkto pristatymas

Produkto Aprašymas

produkto pavadinimas	Tvirtinimo detalių tikrinimas
Prekės Nr.	HTCK-001
Produkto dydis	105 * 52 * 48 mm
Medžiaga	Aliuminis, varis ir epoksidinė derva
Tikslumas	0.005-0.1 mm arba jūsų prašymu
Spalva	Anoduotos, aliuminio spalvos, juodos arba atskiros dalys gali būti pritaikytos pagal kliento pageidavimą
Paviršiaus apdorojimas	Smėliavimas, terminis apdorojimas, smėliavimas, terminis apdorojimas ir kt
Apdirbimo įranga	CNC, EDM, Argie Charmilles, frezavimo staklės, 3DCMM,
Logotipo metodas	Graviravimas lazeriu, CNC graviravimas
Taikymas	Automobilių dalių gamintojai ir automobilių gamyklos
Pakuotė	Medinė dėžė arba pagal Jūsų pageidavimą
Bandymų įranga	Trijų koordinačių matavimo mašina, mikrometras, suportai

Armatūros tikrinimas Įvadas

Tikrinimo įtaisas yra kokybės užtikrinimo įrankis, naudojamas pramonės šakose, siekiant patikrinti sudėtingų formų komponentų kokybę. Gamintojai ieško pagalbos tikrindami armatūrą, kad patikrintų savo gaminių matmenų tikslumą. Jie taip pat tikrina, ar komponentai nėra iškraipyti, įbrėžti, ar dalys tinkamai sulygiuotos, ir patvirtina, kad gaminys atitinka visus būtinus saugos kriterijus ir specifikacijas.

Kontrolinių šviestuvų savybės ir tipai

CMM fiksatoriai yra tikrinimo tvirtinimo elementų tipai, skirti laikyti ir išdėstyti dalis, zondus ar ruošinius matuojant matmenis ir atliekant kitas koordinačių matavimo mašinos (CMM) matavimo operacijas.

Armatūros tikrinimo svarba automobilių pramonėje

„Check Fixtures“ komponentai yra esminė kokybės užtikrinimo sudedamoji dalis kuriant sudėtingus produktus, tokius kaip automobiliai ir lėktuvai. Šiuolaikiniai tikrinimo armatūros komponentai leidžia operatoriui patikrinti vidinių ar išorinių dalių išmatavimus ar detales, kad įsitikintų, ar ji pagaminta neviršijant konstrukcijos leistinų nuokrypių. Prie armatūros gali būti pritvirtinti keli spaustukai, kaiščiai, zondai ar kiti įrankiai ir aiškus žingsnis po žingsnio instrukcijų rinkinys, užtikrinantis, kad nesvarbu, kas yra armatūros operatorius, patikrinimo rezultatas bus tas pats.

Taikymas gamyboje

Automobilių dalių surinkimas:

Tikrinimo armatūros komponentai yra plačiai naudojami automobilių pramonėje ar kitose pramonės šakose, siekiant patikrinti komponentų, tokių kaip važiuoklės elementai ir vidaus įranga, matmenis. Jie užtikrina, kad surinkimo metu dalys tinkamai susijungtų ir atitiktų griežtus veikimo standartus.

Masinės gamybos aplinka:

Jei gaminamas didelis kiekis identiškų ar panašių dalių, armatūros tikrinimas yra ekonomiškas sprendimas, užtikrinantis vienodumą ir tikslumą. Tai labai svarbu norint pasiekti gamybos tikslus nepakenkiant kokybei.

Specializuotų matavimo įrankių keitimas:

Armatūros tikrinimas yra universali alternatyva specializuotiems matavimo įrankiams, tokiems kaip kištukų matuokliai ir OD matuokliai. Jie pasižymi paprastumu valdymu, tuo pačiu užtikrinant tikslius matavimus, todėl yra tinkami įvairioms gamybos reikmėms automobilių, aviacijos, elektronikos ir kt.

Tikrinimo armatūros naudojimo pranašumai

Išlaidų taupymas:Tikrinimo armatūros komponentai paprastai yra pigesni nei specializuoti matavimo prietaisai, todėl sumažėja kapitalo investicijos į tikrinimo įrangą.
Naudojimo paprastumas:Jie sukurti taip, kad būtų patogūs naudoti, todėl operatoriams reikia minimalaus mokymo, kad jie galėtų efektyviai atlikti patikrinimus.
Patikimumas:Tikrinant armatūrą ar matuoklius gaunami nuoseklūs ir kartojami matavimai, užtikrinantys kokybės kontrolės procesų patikimumą.
Mastelio keitimas:Tinka tiek smulkios, tiek didelės apimties gamybos aplinkai, matuokliai prisitaiko prie kintančių gamybos apimčių ir reikalavimų.

Kodėl verta rinktis HT įrankį

Štai keletas įtikinamų priežasčių, kodėl verta rinktis HT įrankius savo armatūros komponentams:

Aukščiausios kokybės: Didelio tikslumo apdirbimo mašinos užtikrins, kad tvirtinimo detalės būtų patikrintos aukščiausios kokybės.

Konkurencinga kaina: Vidinis apdirbimas ir ilgalaikis bendradarbiavimas su medžiagų tiekėjais ir antrinis apdirbimas, užtikrinkite stabilų kokybės užtikrinimą, kad sutaupytumėte išlaidas.

Pasitenkinimo garantija:Kokybės sistemų ISO9001 sertifikatas leis klientams patenkinti mūsų gaminį.

Lankstus pritaikymas:Galimos OEM paslaugos arba pritaikyti sprendimai, atsižvelgiant į klientų reikalavimus.

Greitas apyvartos laikas:Trumpas ciklas ir pristatymas laiku su griežta laiko juostos kontrole, kad būtų užtikrintas pristatymo laikas.

Dėmesingas aptarnavimas: Stiprus projektų valdymas ir patyrusi inžinerija užtikrina aukščiausią kokybę.

DUK

Kl .: Kas yra armatūra?

A: Tikrinimo įtaisas yra kokybės užtikrinimo įrankis, naudojamas pramonės šakose, siekiant patikrinti sudėtingų formų komponentų kokybę. Jie naudojami ne gaminant komponentus, o priimti arba atmesti jau pagamintus komponentus pagal matmenų tikslumą.

K: Kuo skiriasi armatūra ir matuoklis?

A: Priešingai nei kontrolinis matuoklis, tikrinimo įtaisas gali saugiai laikyti tiriamą komponentą arba ruošinį labai nuspėjama kryptimi. Be to, jame taip pat gali būti bet koks matavimo ir kitų darbo laikymo įrankių skaičius, pvz., kaiščiai, strėlės ir spaustukai.

K: Kokie yra svarbūs armatūros tikrinimo elementai?

A: Pagrindiniai tikrinimo įtaiso komponentai apima pagrindą (plokštę) ir baldų dalį arba lizdą, poilsio / kontaktinius taškus ir gali apimti spaustukus, stabdžius, vakuumą, magnetus ir pneumatinius.

Kl .: Kokie yra tikrinimo armatūros komponentų pagrindai?

A: Ypač dirbant su automobiliais, tikrinimo armatūra arba „pagalbinės priemonės“ arba armatūros komponentų tikrinimas, kaip jie vadinami PPAP procese, dažnai yra šių dviejų mišiniai. Jie gali būti suprojektuoti taip, kad laikytų detalę, pavyzdžiui, CMM patikrinimui, ir apima paviršius, atitinkančius GD&T schemų atskaitos taškus arba automobilio padėtį brėžinyje. Tuose pačiuose šviestuvuose gali būti indikatorių, kurie teikia tiesioginius kintamus tam tikrų funkcijų matavimo duomenis.

Kl.: Kas yra matuoklio pakartojamumas ir atkuriamumas (Gage R&R)

A: Gage pakartojamumas ir atkuriamumas dažnai vadinami Gage R&R. Tai metodas, skirtas įvertinti matavimo sistemos pakartojamumą ir atkuriamumą, kai naudojate tikrinimo armatūros komponentus. Kitaip tariant, „Gage R&R“ tyrimai atliekami siekiant išsiaiškinti, kiek proceso pokyčių lemia matavimo sistema.

K: Kuo jis skiriasi nuo BIW armatūros?

A: Nors abu jie intensyviai naudojami automobilių pramonėje, tarp jų yra nedidelis skirtumas. BIW (Body in White) šviestuvas yra gamybos įrankis, kuris kartu sujungia 3-matmenų dalis, kurios turi būti suvirintos. Automobilių pramonėje tikrinimo įtaisas naudojamas galutiniams lakštinio metalo kėbulo dalių komponentams ištirti taip, kad kai visos transporto priemonės važiuoklės dalys įdedamos į BIW laikiklį, jos būtų tiksliai išdėstytos viena su kita.

Populiarus Žymos: armatūros komponentų tikrinimas, Kinija tikrina armatūros komponentų gamintojus, tiekėjus, gamyklą
